↵Sistem Pengencang Rel dan Klip

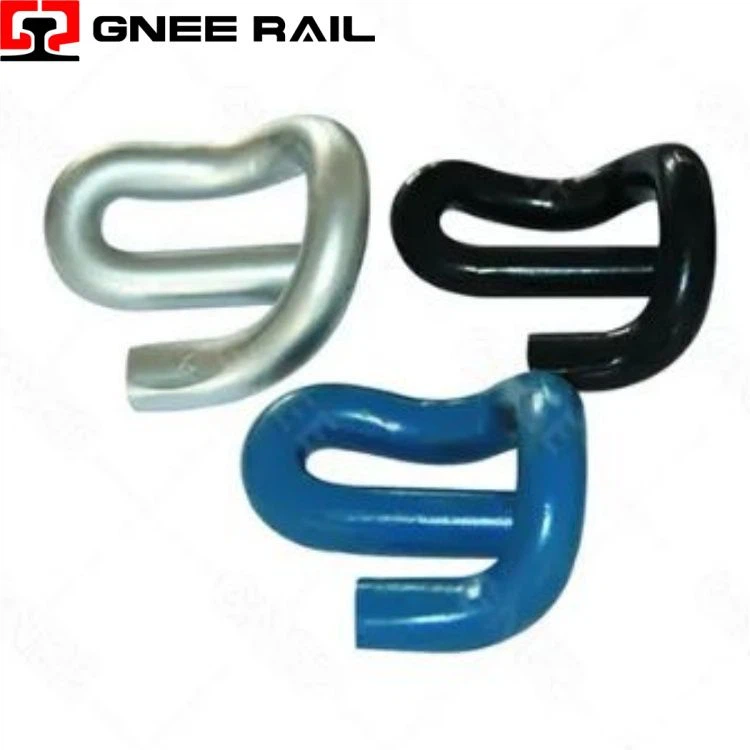

Kereta api E-Klip adalah aperangkat pengikat baja pegas yang dikencangkanyang mengamankan kaki rel ke bahu bantalandefleksi elastis dan ketahanan puntir-unik di antara pengencang relnya-menyesuaikan kekuatan penjepitan sendiriyang meningkat di bawah beban dinamis, ituinstalasi-komponen tunggaltidak memerlukan mur, baut, atau isolator terpisah dalam bentuk dasarnya, dan itugeometri bagian universalyang mengakomodasi bantalan beton dan baja di seluruh 30+ profil rel; meskipun memiliki kesamaan visual, varian E-Clip berbeda secara mendasardiameter batang, beban kaki, kelas kelelahan, dan perlindungan korosi, menjadikan substitusi-standar sebagai penyebab utama pelebaran pengukur prematur.
Spesifikasi Teknis:
| Variasi | Diameter Batang | Beban Kaki Nominal | Defleksi Maks | Kesesuaian Lapisan | Batasan yang Berbeda |
|---|---|---|---|---|---|
| PR601 | 18mm | 7,5–8,5 kN | 12mm | HDG, Dacromet | Hanya kereta ringan;<22.5t axle |
| PR401 | 20mm | 9,0–10,5 kN | 15mm | Dacromet, Geomet | HDG dilarang (risiko embrittlement) |
| FC1504 | 20mm | 10,0–11,5 kN | 16mm | Geomet, Seng-serpih | pengangkutan berat; 40t mampu |
| e2009 | 20mm | 9,0 kN ± 0,5 | 14mm | Oksida hitam, Dacromet | standar Cina; ketebalan web tertentu |
| SKL-tipe E-Klip | 18–20mm | 12–18 kN | 10–14mm | HDG (Kurang dari atau sama dengan 18 mm saja) | Tidak dapat dipertukarkan dengan bahu Pandrol |
| Baja Tahan Karat | 20mm | 8,5–9,5 kN | 15mm | Tidak ada yang diperlukan | kelas 316L; 50+ tahun kehidupan pesisir; biaya 30% lebih tinggi |
Rentang Kinerja:
Paksa-Proporsionalitas Muatan– Tidak seperti paku sekrup dengan gaya penjepit tetap, E-Klip kaki memuatmeningkat 15–25% lintasan di bawah rodaakibat defleksi kaki rel. Tindakan-pengencangan mandiri ini menahan mulur di bawah beban gandar yang berat.
Prinsip Sinar Torsi– Klip berfungsi sebagai abatang torsi pratekan, bukan pegas kantilever. Kaki yang dipelintir selama pemasangan menyimpan energi pada radius tikungan, bukan pada bagian lurus. Hal ini mendistribusikan regangan dan melipatgandakan umur kelelahan dibandingkan desain kantilever.
Sudut Interaksi Bahu– Vektor gaya penjepit adalahtidak vertikal. Jari kaki menyentuh kaki rel pada 38 derajat –42 derajat, menciptakankomponen horisontalyang menekan rel terhadap permukaan pengukur. Sudut tidak mencukupi → perpindahan lateral; sudut berlebihan → jari kaki terangkat saat ada beban.
Perspektif Pemeliharaan & Operasional
- Oksida Hitam + Minyak– Biaya terendah, masa pakai ballast kering 3–8 tahun. Lapisan oksida menyediakantidak ada proteksi katodik; setelah ditembus, logam dasar akan terkorosi dengan kecepatan 0,1–0,2 mm/tahun. Tidak cocok untuk terowongan, pantai, atau jalur basah.
- Dacromet / Geometri– umur 12–20 tahun.Lapisan serpihan seng-aluminium, ketebalan 8–12 mikron. Tidak ada risiko penggetasan hidrogen. Suhu layanan maksimum 300 derajat (tidak terbatas untuk kereta api). Lebih disukai untuk-kecepatan tinggi dan lalu lintas campuran.
- Panas-Galvanisasi Celup (HDG)– umur 25–40 tahun.Terbatas pada diameter batang kurang dari atau sama dengan 18 mm. Bagian yang lebih tebal (20 mm) berisiko retak pada saat dikeluarkan dari rendaman seng. Spesifikasi memerlukan pengujian dampak sampel produksi.
↵Sistem Pengikat Penjepit Rel
Laporan ini memberikan pemeriksaan teknis singkat tentang sistem Railway Clamp, dengan fokus pada sistem tersebutfungsi sementara/non-permanen, mekanisme pemindahan-beban darurat, dan kompatibilitas dengan bagian rel non-standar. Analisis ini sengaja menghindari tumpang tindih dengan diskusi sebelumnya mengenai klip elastis (E-Klip, SKL, Fastclip, Nabla), paku sekrup, atau paku anjing. Fokusnya di sini adalahpraktis dan berbeda: pemulihan penggelinciran, keadaan darurat kerusakan rel, dan aplikasi rel / pelabuhan derek.
Spesifikasi Teknis:
| Variasi | Aplikasi Utama | Kompatibilitas Bagian Rel | Mekanisme Penjepit | Fitur Visual yang Berbeda | Kesalahan Umum-Seleksi |
|---|---|---|---|---|---|
| GTR-1 / MCT (Darurat) | Jembatan penahan rel | UIC54, UIC60, 115RE, 136RE | Pelat jembatan tengah + klem kaki ganda | fraktur bentang pelat tengah yang panjang; empat{0}}konfigurasi baut | Digunakan sebagai klip permanen (salah-memerlukan torsi mingguan) |
| Penjepit Rel Derek (FPA/FPD) | Rel derek pelabuhan/industri | A100, A120, A150, ASCE 171/175 | Keterikatan-rahang samping pada kepala rel | Klem kepala rel, bukan kaki; tidak ada fiksasi tidur | Ditentukan untuk jalur utama (pengekangan lateral tidak mencukupi) |
| Penjepit Sambungan Blok Terisolasi | Sambungan rel terisolasi | UIC54, UIC60 | Pelat pemisah dielektrik + baut penegang | Lapisan isolasi fiberglass/epoksi yang terlihat | Penjepit standar dipasang-kegagalan sirkuit sinyal |
| Penjepit Penghenti Penyangga (Geser) | Dampak penyerapan energi | UIC54, UIC60 | Ketegangan slip yang dikalibrasi | Lubang baut memanjang; indikator keausan | Penjepit tetap terpasang-tidak ada fungsi geser |
| Penjepit Konstruksi Sementara | Pementasan kontraktor | Semua bagian-bawah datar | Bentuk U-sederhana + baut tengah tunggal | Desain minimalis; tidak ada kontur kaki rel | Digunakan pada track permanen (kerusakan lekukan) |
Rentang Kinerja:
Penjepitan Darurat Rel Break (Restorasi Lalu Lintas):
Setelah rel patah atau kegagalan las, klem tegangan (misalnya GTR-1, MCT) dipasang di seluruh lokasi patahan.Kapasitas perpindahan beban: 80-120 kNper pasangan penjepit. Memulihkan lintasan 20 km/jam dengan segera. Perbaikan permanen akan dilakukan dalam waktu 24-72 jam.
Pemulihan Penggelinciran & Operasi Rerailing:
Klem mengamankan rel ke bantalan selama pemasangan kembali derek. Mencegah perpindahan track pada beban angkat (hingga 200 ton). Diterapkan pada interval 2m melalui zona penggelinciran. Dilepas setelah roda kembali ke rel.
Perspektif Pemeliharaan & Operasional
- Kecepatan Pemasangan & Penghapusan (Konteks Darurat):
- Pemasangan penjepit manual:30-60 detikmenggunakan kunci pas atau soket ratchet. Aplikasi penjepit hidrolik:15-20 detik. Kecepatan sangat penting-rata-rata waktu istirahat kereta adalah 45-60 menit .
- Retensi Ketegangan Baut (Retensi Mingguan-Torquing):
- Klem mengandalkan gaya penjepitan baut, bukan geometri pegas. Penyebab getaranKehilangan torsi 10-15% per minggudi bawah lalu lintas. Re-pekerjaan mingguan diamanatkan untuk penggunaan terus-menerus. Setelah 4-6 minggu, risiko kerusakan benang meningkat-klem dilepas dan diservis .
