Deskripsi
Parameter teknis

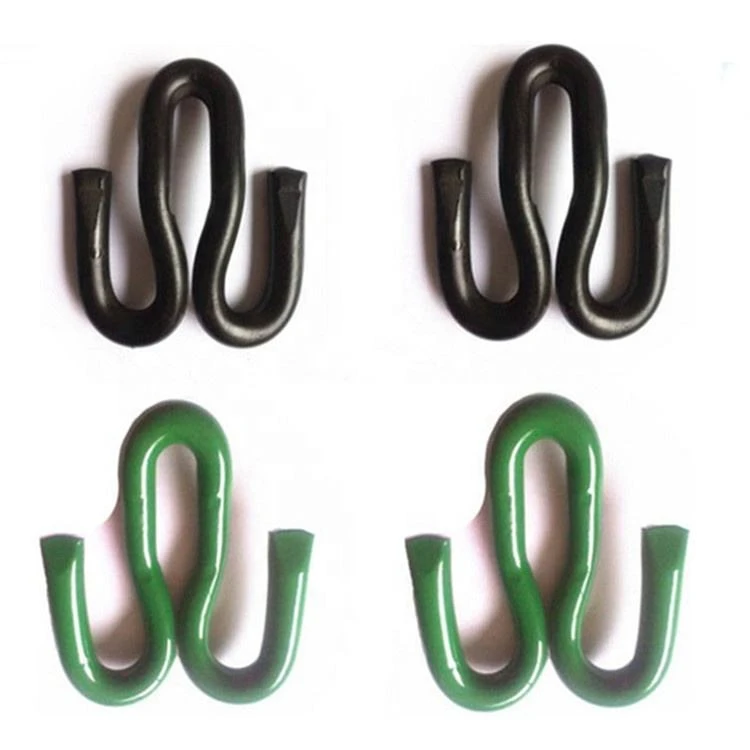

Klip Cepat Kereta Api - Spesifikasi berdasarkan Skenario Aplikasi
| Model | Skenario Aplikasi | Rel yang Kompatibel (kg/m) | Dimensi Kunci (mm) | Bahan | Perawatan Permukaan | Kekuatan Penguncian (kN) | Berat Teoretis (g/pc) |
|---|---|---|---|---|---|---|---|
| FC-10 | Kereta Ringan (Trem) | 12–22 | Diameter Kawat: 10; Tinggi: 32; Lebar Pembukaan: 15 | 50CrVA | Seng Dilapisi (8–10μm) | 8–12 | 180 |
| FC-13 | Metro Perkotaan | 30–43 | Diameter Kawat: 13; Tinggi: 38; Lebar Pembukaan: 18 | 60Si2MnA | Hot-Dip Galvanisasi (Lebih besar dari atau sama dengan 80μm) | 15–20 | 320 |
| FC-15 | Kereta Api Angkutan-Berat | 50–75 | Diameter Kawat: 15; Tinggi: 45; Lebar Pembukaan: 22 | 55SiMnMo | Seng-Lapisan Aluminium (10–12μm) | 22–28 | 480 |
| FC-14HS | Rel-Kecepatan Tinggi ( Lebih besar dari atau sama dengan 300km/jam) | 60 (UIC 60) | Diameter Kawat: 14; Tinggi: 42; Lebar Pembukaan: 20 | 65Si2MnWA | Lapisan Serbuk Epoksi (Lebih besar dari atau sama dengan 60μm) | 18–24 | 410 |
| FC-12M | Kereta Api Pertambangan | 24–30 (Tugas Berat-) | Diameter Kawat: 12; Tinggi: 35; Lebar Pembukaan: 17 | 45MnSiV | Oksida Hitam + Meminyaki | 12–16 | 250 |
Klip Cepat Kereta Api - Standar Pemasangan & Perawatan
| Tahap Operasi | Persyaratan Utama | Metode Uji/Inspeksi | Kriteria Penerimaan | Interval Pemeliharaan | Kegagalan & Solusi Umum |
|---|---|---|---|---|---|
| Pra-Pemasangan | 1. Periksa permukaan klip dari goresan (kedalaman kurang dari atau sama dengan 0,2 mm); 2. Verifikasi kecocokan dengan bantalan rel | 1. Inspeksi visual + pengukur rasa; 2. Kaliper dimensi | 1. Tidak ada goresan yang dalam; 2. Penyimpangan dimensi Kurang dari atau sama dengan 0,3 mm | - | - |
| Instalasi | 1. Gunakan kunci torsi (setel ke 30–60N·m); 2. Pastikan klip benar-benar pas dengan alur rel | 1. Pemantauan waktu nyata-kunci torsi; 2. Inspeksi visual | 1. Nilai torsi dalam ±5% dari rentang yang ditetapkan; 2. Tidak ada celah antara klip dan rel | - | Pemasangan longgar →-kalibrasi ulang torsi |
| Pasca-Instalasi | 1. Periksa kekuatan penguncian (bulanan selama 3 bulan); 2. Periksa korosi (setiap triwulan) | 1. Penguji kekuatan penguncian; 2. Uji titik semprotan garam netral | 1. Kehilangan kekuatan penguncian Kurang dari atau sama dengan 10%; 2. Tidak ada karat merah | 1. Kekuatan penguncian: 3 bulan (awal); 2. Korosi: Kuartalan | Korosi → Perbaikan lokal-dengan lapisan yang serasi |
| Penggantian | 1. Ganti jika kelelahan retak (panjangnya lebih besar dari atau sama dengan 2mm); 2. Ganti setelah 10 tahun digunakan | 1. Detektor cacat ultrasonik; 2. Catatan masa pakai | 1. Tidak ada retak; 2. Dalam masa pakai | 10 tahun (atau 10⁷ siklus beban) | Retak akibat kelelahan → Ganti dengan klip baru dengan model yang sama |
