The klip rel E 2055dirancang untuk menahan gaya dinamis dan getaran yang dialami rel kereta api selama pengoperasian kereta api. Konstruksinya yang kokoh membantu mengurangi kebutuhan pemeliharaan lintasan, meminimalkan pergerakan dan kebisingan rel, serta meningkatkan stabilitas dan keselamatan lintasan secara keseluruhan.
Berapa berat klip kereta api E2055?
Berat klip kereta api E2055 biasanya sekitar0,80 kg (kilogram), meskipun ada sedikit variasi (seperti 0,78kg atau 0,767kg) tergantung pada pabrikan dan bahan spesifik, dengan sebagian besar terbuat dari baja pegas seperti 60Si2MnA dan dirancang untuk rel berdiameter 20mm.
Detail Utama:
- Berat Standar: 0,80 kg/pc adalah angka yang umum.
- Bahan: Seringkali baja pegas 60Si2MnA.
- Diameter: Dirancang untuk rel Ø20mm.
| Barang | Diameter | Bahan | Berat | HRC Di bawah tekanan | Tes kelelahan |
|---|---|---|---|---|---|
| E2055 | ø20 | 60Si2MnA, 60Si2Cr, 55Si2Mn, 38Si7 | 0,80kg | 44-48 | Lebih besar dari atau sama dengan 950kg 5000000 kali tanpa putus |
Proses Produksi Klip Rel Elastis E2055:
Berdasarkan proses produksinya, proses pembuatan klip rel elastis meliputi tahapan sebagai berikut: bahan baku- geser- pemanasan- pembentukan- pengerasan- tempering- inspeksi- pengepakan.
Prosedur pemrosesan klip rel meliputi:
- Pembelian bahan mentah
- Pencukuran
- Pemanasan hingga suhu tempa
- Pembentukan
- Pengerasan
- Tempering
- Perawatan permukaan
- Inspeksi-Pengemasan

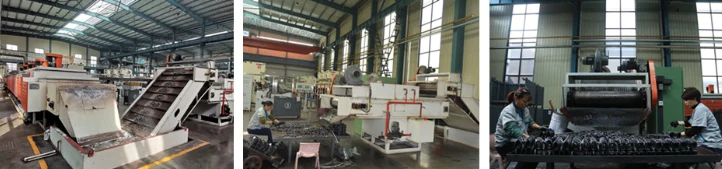

Untuk pembuatan klip rel biasanya menggunakan bahan baku batang baja pegas, sebelum dipanaskan bahan baku harus dicukur sesuai panjang yang dibutuhkan. Kemudian dipanaskan hingga 950 derajat hingga 1000 derajat, pekerjaan selanjutnya memindahkan batang yang dipanaskan ke mesin press listrik untuk menempa, sesuai dengan gambar, tiga set cetakan dan perlengkapan disimpan sebelum dipalu. Prosedur berikut ini adalah memindahkan klip rel yang ditempa ke tangki pendinginan. Kemudian periksa keakuratan dimensi dan kekerasan pada klip rel. Prosedur selanjutnya adalah tempering untuk mencapai ketangguhan yang sesuai pada pegas. Dan langkah terakhir adalah mengemas klip rel setelah pemeriksaan serius.
Bahan Baku Klip Rel Elastis
Klip rel elastis terbuat dari batang baja pegas berkualitas tinggi. Baja ini umumnya terbuat dari baja-paduan mangan rendah, baja karbon-sedang, atau baja karbon-tinggi dengan kekuatan luluh yang sangat tinggi. Baja pegas memiliki kinerja komprehensif yang sangat baik seperti sifat mekanik, kinerja tahan peluru, kelelahan, kemampuan mengeras, sifat fisik dan kimia. Bahan baku klip kereta api elastis sebagian besar meliputi baja pegas grade 55 Si7, 60 Si7, 65 Si7, 55 Si Cr7, 60Si2MnA, 60Si2CrA, 55Si2Mn, dan 38Si7.
| Bahan | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| Komposisi kimia (%) | C:0.56-0.64, Mn:0.60-0.90, Si:1.60-2.00, Cr: Kurang dari atau sama dengan 0.35, P: Kurang dari atau sama dengan 0.03, S: Kurang dari atau sama dengan 0.03 | C:0.56-0.64, Mn:0.40-0.70, Si:1.40-1.80,Cr:0.70-1.00 P: Kurang dari atau sama dengan 0.03, S: Kurang dari atau sama dengan 0.03 | C:0.52-0.60, Mn:0.60-0.90, Si:1.50-2.00,Cr: Kurang dari atau sama dengan 0.35 P: Kurang dari atau sama dengan 0.03, S: Kurang dari atau sama dengan 0.03 | C:0.35-0.42, Mn:0.50-0.80, Si:1.50-1.80, P: Kurang dari atau sama dengan 0.03, S: Kurang dari atau sama dengan 0.03 |
KERETA API GNEEsebagai basis produksi klip dan penjepit rel terbesar di Tiongkok, yang telah memenuhi syarat untuk tender proyek perkeretaapian skala menengah dan besar. Selain itu, GNEE RAIL disetujui sebagai produsen klip rel elastis oleh Kementerian Kereta Api Tiongkok dan telah bersertifikat ISO9001-2008. Produk klip rel kami ideal untuk perakitan rel kereta api karena keuntungan pemasangan yang mudah saat pemasangan rel; perawatan yang ekonomis; daya tahan dan umur panjang; penggantian cepat.
