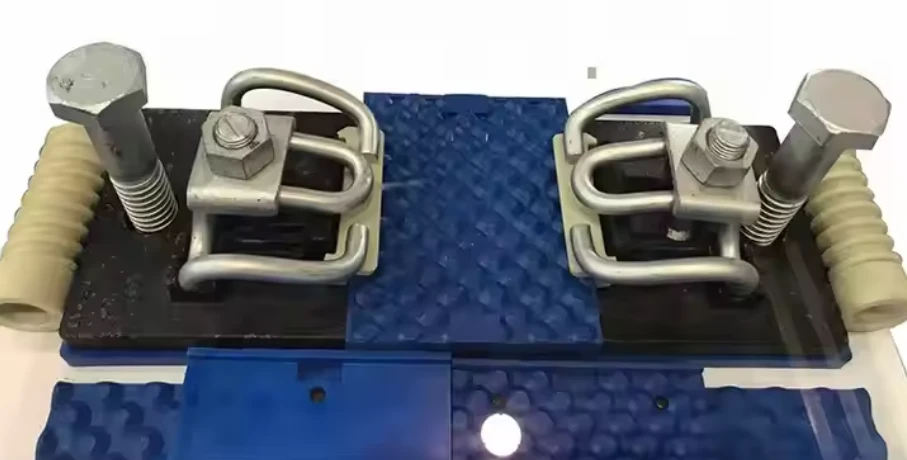

Klem Rel Kereta Api: Spesifikasi Teknis Produk
| Parameter | Penjepit Rel Standar | Penjepit-Tugas Berat | Penjepit Terisolasi |
|---|---|---|---|
| Tipe Penjepit | Desain-baut tunggal,-kait J | Baut-ganda, bodi palsu | Nilon-terisolasi,-baut tunggal |
| Bahan | Baja Q355B | Baja Paduan 40Cr | Isolator Q235B + PA66 |
| Ukuran Baut | M24 × 120 mm (kelas 8,8) | 2× M20 × 110 mm (kelas 10,9) | M24 × 120 mm (kelas 8,8) |
| Kekuatan Penjepit | 25-30 kN | 45-50 kN | 20-25 kN |
| Perawatan Permukaan | Hot-dip galvanis (Lebih besar dari atau sama dengan 70μm) | Pelapisan paduan seng-nikel | Lapisan fosfat + epoksi |
| Berat per Set | 3,2kg ± 0,1kg | 5,5kg ± 0,2kg | 3,5kg ± 0,1kg |
| Kompatibilitas Rel | rel 50-60 kg/m | rel 60-75 kg/m | rel 50-60 kg/m |
| Suhu Operasional | -40 derajat hingga +120 derajat | -50 derajat hingga +150 derajat | -30 derajat hingga +90 derajat |
| Kehidupan Kelelahan | 2×10⁶ siklus @ 15 kN | 5×10⁶ siklus @ 25 kN | 1×10⁶ siklus @ 12 kN |
| Sertifikasi | EN 1504-1, UIC 864 | AREMA Bab.4, ISO 630 | EN 50122-1, IEC 61373 |
Klem Rel Kereta Api: Aplikasi Teknik & Kepatuhan Industri
| Skenario Aplikasi | Spesifikasi Instalasi | Validasi Kinerja | Sertifikasi Industri |
|---|---|---|---|
| Pekerjaan Jalur Sementara | Kunci torsi tangan, 180-220 N·m | Uji tahan beban 24 jam @ 30 kN | Rel Jaringan TS3 (Inggris Raya) |
| Derek & Jalur Industri | Kunci pas benturan diperbolehkan, maks 250 N·m | Uji beban lateral Lebih besar atau sama dengan 40 kN | FEM 9.511, DIN 536 |
| Rel Panduan Transit | Penahan epoksi pada beton | Resistensi tarik-keluar Lebih besar dari atau sama dengan 50 kN | EN 13231-3, NFPA 130 |
| Sambungan Ekspansi Jembatan | Lubang berlubang untuk pergerakan ±30 mm | Tes gerakan siklik 10⁵ siklus | AASHTO LRFD, EN 1991-2 |
| Rel Ketiga Berlistrik | Resistansi isolasi > 10 MΩ | Uji dielektrik @ 3000 V AC | IEC 62128-2, BS EN 50122 |
| Jumlah pemilih-Kecepatan Tinggi | Dimuat sebelumnya hingga hasil 90%, tidak kendur | Kekakuan dinamis Lebih besar atau sama dengan 35 kN/mm | LOC&PAS TSI, UIC 866 |
| Bawah Tanah/Metro | Kelas perlindungan korosi C4 | Semprotan garam 1500 jam, karat merah Kurang dari atau sama dengan 5% | ISO 12944, UL 94V-0 |
| Jangkar Rel yang Dilas | Dipasangkan dengan klip rel, anti-merayap | Pengekangan memanjang Lebih besar dari atau sama dengan 60 kN | AREMA Ch.4, RT/E/S/006 (RSSB) |
