Deskripsi
Parameter teknis
Spesifikasi piring ikan kereta api / spesifikasi batang sambungan
| Fitur / aspek | Deskripsi & Fungsi Utama | Jenis & Variasi Desain |
|---|---|---|
| Nama utama | Lempeng Ikan (Inggris/Persemakmuran) | Splice Bar (Amerika Utara) |
| Bahan khas | Baja karbon sedang atau baja paduan rendah (HSLA) kekuatan tinggi. | Seringkali panas - diperlakukan untuk meningkatkan kekuatan dan ketahanan aus. |

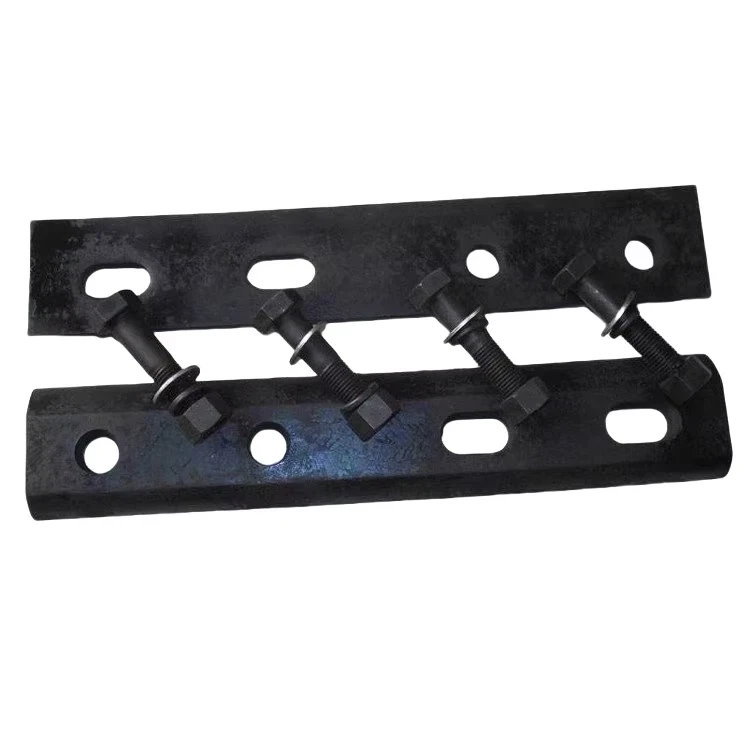

| Lubang baut | Biasanya 4 atau 6 lubang untuk baut ikan. Desain lubang sangat penting untuk menghindari konsentrasi stres. | Lubang oval: Biarkan ekspansi termal/kontraksi rel. Lubang melingkar: Digunakan dengan baut yang dipikul untuk mengontrol gaya penjepit. |
| Tipe umum | 1. Pelat Ikan Standar: Untuk sambungan rel yang paling umum. | 2. Kompromi Lempeng Ikan: Digunakan untuk bergabung dengan dua bagian kereta api yang berbeda (misalnya, UIC 54 hingga UIC 60). |
| Tipe khusus | 4. Lempeng Ikan Terisolasi: Memiliki bahan isolasi untuk memecahkan kontinuitas listrik untuk pensinyalan sirkuit lintasan. | 5. Heavy - Tugas / Lempeng Ikan Bertulang: Lebih tebal dan lebih kuat untuk - yang tinggi Area stres seperti sambungan yang mendekati b |
Fungsi dan Pentingnya Kunci:
- Pertahankan Penyelarasan:Pekerjaan utama adalah menahan dua ujung rel dalam perataan vertikal dan horizontal yang sempurna untuk memastikan perjalanan yang halus dan aman.
- Pemuatan transfer:Ini mentransmisikan beban roda dari satu bagian rel ke bagian berikutnya, meminimalkan dampak dan celup pada sambungan.
- Melawan kekuatan:Itu harus menahan kekuatan tekukan dan geser yang disebabkan oleh kereta yang lewat.
- Mengakomodasi ekspansi:Desain (terutama lubang baut oval) memungkinkan sambungan untuk mengembang dan berkontraksi dengan perubahan suhu tanpa membangun tekanan internal yang berbahaya.
Gnee - Pemasok Profesional
